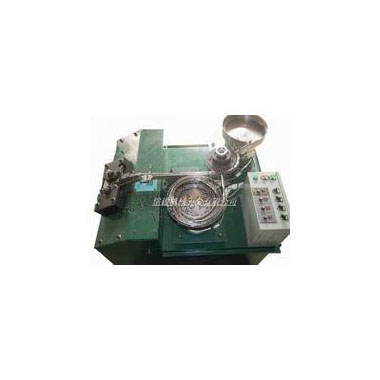

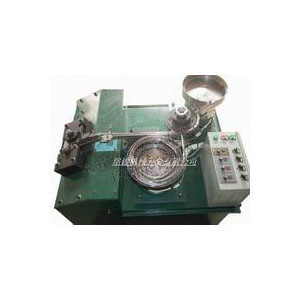

EN瓦型螺絲高速壓機
本機是：瓦型螺絲壓機,，它具有穩定性,，墊片壓出來后不變形速度快，易操作,。本壓機是第三代最新產品,，速度由原來的150顆/分鐘,，提高到現在的230顆/分鐘。
瓦型墊片擠壓機產品說明書
1 機構名稱
1.1 本機床由箱體,、自動供料系統,、擠壓成型機構、電路控制系統,、傳送機構五個部分組成,。
1.2箱體采用焊接工藝加工而成，用于支撐和安裝各部件機構,，箱體內部安裝有WPA060型減速機,。 ****型1.5KW拖動電機壓條支架，傳動鏈條,，安裝時均使用螺栓固定,，調試安裝時應檢查并確保各螺栓緊固。
1.3自動供料系統由振動盤組成,，分螺絲振動盤和瓦型墊片振動盤,。振動盤由底座、電磁鐵,、彈簧鋼片,、頂盤組成。輸入電壓為220V交流電壓,，頻率為50HZ
1.4擠壓成型機構由壓輪,、壓輪座,、壓輪軸、壓條,、軸承,、底板、軸承套組成,。壓輪和壓輪軸相對靜止,。壓輪上下均安裝有軸承，并由軸承座固定軸承,。軸承座,、壓輪座、底板由螺栓固定,。使用過程中應經常檢查,，確保螺栓緊固。壓輪軸下端裝有鏈輪,。用方型銷釘固定,。壓輪之間的間隙由上下兩條螺桿調節，調節之前應先松開壓輪座上的固定螺絲,。
1.5傳送機構由調速電機,、摩擦手輪、轉盤,、長直軌道,、振動器、壓輪軌道組成,。
1.5.1調速電機為GN型40W調速電機,，用于驅動轉盤旋轉，控制檔為無極調速,，輸入電壓220V 50HZ,。
1.5.2磨擦手輪由摩擦片、主軸,、手輪螺帽組成,。用于卡件時主軸和轉盤的相對運動，起到保護電機和部件的作用,。
1.5.3轉盤由特殊材質并經耐磨工藝加工而成,。用于加工件上料。正常運行時轉盤和摩擦主軸相對靜止,。
1.5.4 長直軌道由不銹鋼材質加工而成,，用于螺絲傳送，軌道接近轉盤一端安裝有套墊磨具,。模具上方帶有螺絲壓條,，轉盤壓環,，防止螺絲在傳送過程中脫落。套墊模具用于螺絲和瓦型墊片組合,。
1.5.5 電路控制系統由電控箱,、調速儀、開關,、指示燈組成,。電控箱安裝于箱體上，調速儀有螺絲振動盤,、瓦型墊片振動盤,、振動器、調速電機,、4個部件的調速儀、對應的開關分別為各部件的電源開關,。拖動電機由總開關控制,、拖動電機為三相380V供電。其他均為220V電壓,。電路接入線（動力線）為三相380V供電,。其他均為220V電壓。電路接入線（動力線）為三相380v+零線或三相380V十二相220V接入,。
2 安裝與調試
2.1機床安裝位置地面要平整,、無沉降。
2.2機床周圍應保留不少于1米的操作維修空間,。
2.3機床定位后調節支撐地腳高度,，將工作臺調節至水平。
2.4將振動盤放置于托板上,，調整位置將出口對正磨具接口和轉盤接口,、振動盤出口和對應的接口之間應保留合適的間隙。
2.5將振動盤電源線和輸入線接口對接卡扣到位,，插頭位置無裸漏線頭,。
2.6旋轉摩擦手輪主盤能自如旋轉。
2.7旋轉箱體側面的減速機手輪,、壓輪能自如旋轉,。
2.8檢查各螺栓無松動現象。
2.9接入動力線380V三相+零線或380V三相+220V二相接入相應端子,。
3.0開啟電源,。
